Yuhong Holding Group Co., LTD
 |
| Luogo di origine: | Cina |
| Marca: | YUHONG |
| Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numero di modello: | Tubo ad aletta con borchie in acciaio legato ASTM A335 P11 |
| Quantità di ordine minimo: | 500 kg |
|---|---|
| Imballaggi particolari: | caso Piega-di legno di /Iron di caso |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | L/C, T/T |
| Nome di prodotto: | Pinna con borchie | Norma della metropolitana: | Acciaio al carbonio, acciaio inossidabile, acciaio legato |
|---|---|---|---|
| materiale del tubo: | Acciaio al carbonio, acciaio inossidabile, acciaio legato | Tipo: | Saldatura, fissata |
| Metropolitana OD: | 20mm - 219mm | Spessore della metropolitana: | 2mm - 16mm |
| Lunghezza della metropolitana: | Possa su misura | Spessore dell'aletta: | 0.8mm - 4mm |
| Densità dell'aletta: | 43 alette per metro alle 287 alette massime per metro | Altezza dell'aletta: | 0,25" (6.35mm) a 1,5" (38mm) |
| Applicazione: | Il dispositivo di raffreddamento di aria, lo scambiatore di calore, il vaporizzatore, condensatore | ||
| Evidenziare: | Tubo alettato con borchie in acciaio legato,tubo alettato ASTM A335 P11,tubo alettato estruso scambiatore di calore |
||

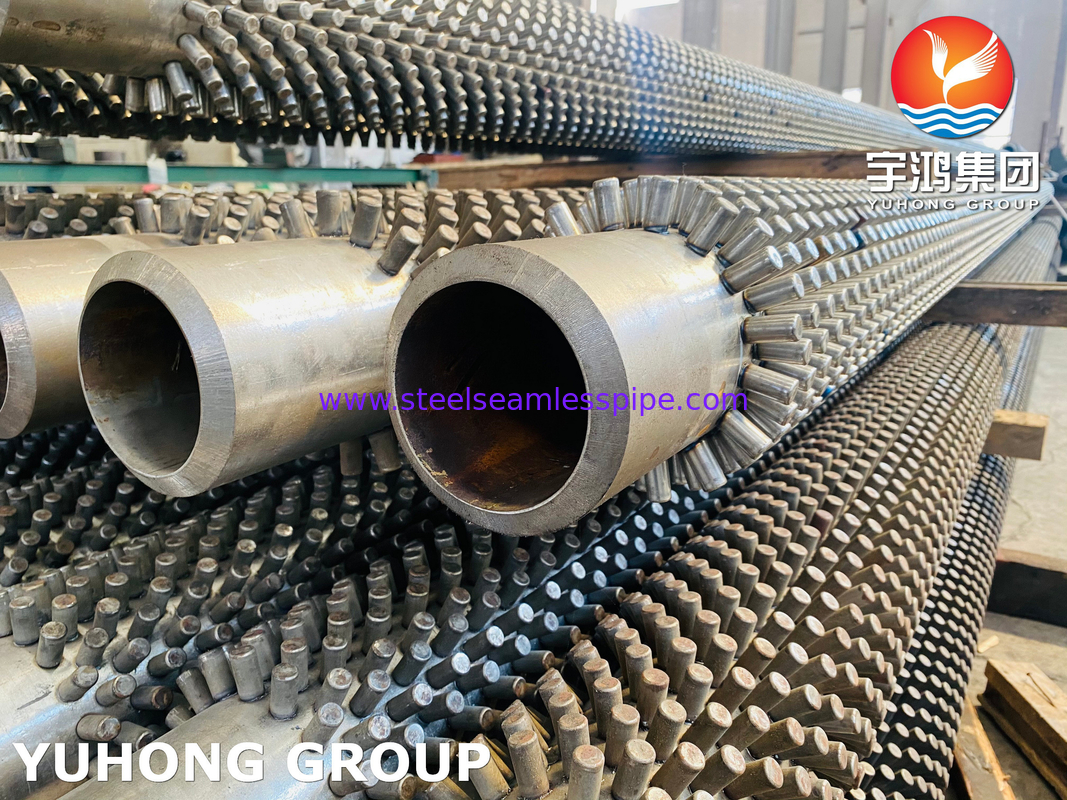

L'acciaio legato di ASTM A335 P11 ha fissato Pin Finned Tube/tubo per lo scambiatore di calore
Il tubo di aletta fissato ha fissato Pin Finned Tubes è tubi utilizzati negli scambiatori di calore che hanno i perni ed alette di sporgenza sulla loro superficie. Questi contribuiscono ad aumentare l'area dei tubi, che a sua volta migliora l'efficienza del trasferimento di calore. Questi tubi sono comunemente usati nelle applicazioni ad alta temperatura ed ad alta pressione, quali nel prodotto chimico, il petrolio e le industrie del gas naturali. I perni possono essere fatti di vari materiali, compreso il acciaio al carbonio, l'acciaio inossidabile ed altre leghe. Le alette possono anche essere fatte dai materiali differenti, come di alluminio o di rame. Pin Finned Tubes fissato è destinato per resistere alle condizioni di gestione dure ed è una scelta affidabile per le applicazioni del trasferimento di calore.
Specificazione della metropolitana di aletta
| PRODOTTO | TIPO | NOME | MATERIALE NUDO DELLA METROPOLITANA | MATERIALE DELL'ALETTA |
| Metropolitana alettata dello scambiatore di calore | INCASTONATO | METROPOLITANA DI ALETTA DI G-TYPE | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | ALLUMINIO |
| ESPULSO | SINGOLO METALLO DEL METALLO GOMBINED | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | DI RAME, DI ALLUMINIO | |
|
METROPOLITANA DI ALETTA BASSA ALETTA TUEB DI T-TYPE |
ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | / | ||
|
METROPOLITANA DI BAMBÙ METROPOLITANA ONDULATA |
ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA |
/ |
||
| FERITA | TIPO METROPOLITANA DI L/KL/LL DI ALETTA | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | DI RAME, DI ALLUMINIO | |
| CORDA | METROPOLITANA DI ALETTA DELLA CORDA | ALLUMINIO, RAME, ACCIAIO AL CARBONIO, STEL INOSSIDABILE | ALLUMINIO, RAME, ACCIAIO AL CARBONIO, STEL INOSSIDABILE | |
| U-TYPE | METROPOLITANA DI U-TYPE | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, | / | |
| SALDATURA | METROPOLITANA DI ALETTA DI SALDATURA DI HF | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | |
| TIPO METROPOLITANA DI H/HH DI ALETTA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | ||
| METROPOLITANA DI ALETTA FISSATA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA |
Le composizioni chimiche in acciaio legato
| Grado | Designazione di UNS | Composizione, % | ||||||
| Carbonio | Manganese | Fosforo, massimo | Zolfo, massimo | Silicio | Cromo | Molibdeno | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 | 0,025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 | 0,025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 4.00-6.00 | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 | 0,025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
| P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0.44-0.65 |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 2.65-3.35 | 0.80-1.06 |
Dettagli tecnici/dettagli bassi della metropolitana
Diametro della metropolitana: un min di 20 millimetri OD ad un massimo di 219 millimetri OD.
Spessore della metropolitana: Minimo 2 millimetro fino a 16mm
Materiale della metropolitana: Acciaio al carbonio, acciaio inossidabile, acciaio dell'acciaio legato, di Corten, acciaio duplex, acciaio duplex eccellente, Inconel, alto alto nichel di Chrome & Incolloy, materiale delle CK 20 e un certo altro materiale.
Dettagli dell'aletta
Spessore delle alette: Minuto 0,8 millimetri al massimo 4 millimetri
Altezza delle alette: Min 0,25" (6,35 millimetri) a Max.1.5» (38 millimetri)
Densità dell'aletta: Alette di min 43 per metro al massimo 287 alette per metro
Materiale: Acciaio al carbonio, acciaio inossidabile, acciaio dell'acciaio legato, di Corten, acciaio duplex e Incolloy.
Per una citazione rapida, invii prego con il requisito seguente:
Numero dei pezzi,
tubo basso: Diametro, spessore, lunghezza e specificazione di materiale.
Alette: specificazione di materiale, tipo (solido o seghettato), altezza, spessore, gioco, lunghezza alettata e sezioni unfinned. Dettagli della preparazione della saldatura a richiesta.
Periodo di consegna richiesto.
Vantaggi dei tubi fissati
Pin Finned Tubes fissato è scelto spesso per le applicazioni del trasferimento di calore perché offrono parecchi vantaggi sopra altri tipi di tubi. I perni e le alette sulla superficie dei tubi aumentano l'area, che migliora l'efficienza del trasferimento di calore. Ciò significa che un più piccolo scambiatore di calore può essere usato per raggiungere lo stesso livello di trasferimento di calore come più grand', con conseguente riduzioni dei costi. Ulteriormente, i perni e le alette contribuiscono ad interrompere il flusso laminare ed a promuovere il flusso turbolento, che inoltre migliora il trasferimento di calore. Pin Finned Tubes fissato è inoltre durevole e può resistere alle condizioni di gestione dure, operanti loro una scelta affidabile per le applicazioni ad alta temperatura ed ad alta pressione.
1. Poichè la costola del perno dei tubi fissati è una struttura a mensola con una struttura compatta, la costola del perno vibrerà nell'ambito dell'impatto del flusso d'aria, rendente la difficile accumulare la fuliggine.
2. dovuto forte arrossirsi turbolento del gas di combustione, l'elemento fissato di scambio termico dei tubi ha l'alta efficienza del trasferimento di calore e forte capacità di rimozione della cenere di auto.
Utilizzazione della metropolitana alettata nelle industrie
