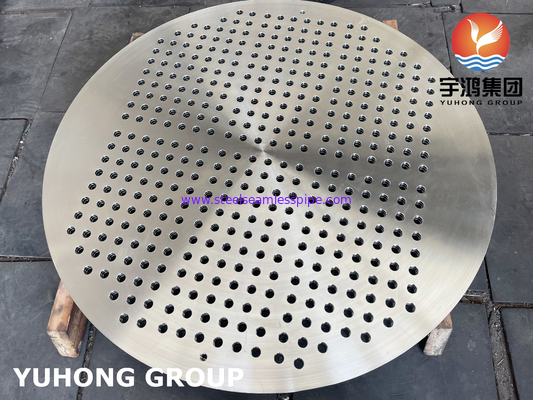

Tubesheets è una delle componenti più importanti degli scambiatori di calore della metropolitana e di Shell. gli strati di tubo sono fatti solitamente da un pezzo piano rotondo di piatto forgiato che sono lavorati con i fori perforati per l'estremità del tubo in una posizione ed in un modello precisi riguardante uno un altro. I fori della metropolitana possono essere perforati e scremati e possono essere lavorati con una o più scanalature che notevolmente aumenta la forza del giunto del tubo. Il montaggio le nostre officine è stato fornito dei machineries moderni compreso le perforatrici di CNC per fare qualunque genere degli strati di tubo. gli strati di tubo sono ampiamente usati per montaggio degli scambiatori di calore in tutta la configurazione. Tutte le attività lavoranti quale il tornio che lavora, perforante, scremante, legante, scanalante e fresatura di superficie possono essere svolte esattamente secondo i disegni e le specifiche del cliente. Come tutte le attività di perforazione è il computer programmato e fatto dalla situazione i machineries di CNC, ci non sarebbe alcun errore possibile causato da umano.

Metodo di analisi di Tubesheet

Visualizza la norma per usare per l'analisi:

• TEMA - Associazione tubolare dei produttori dello scambiatore
• ASME - parte VIII di ASME, divisione 1, sezione UHX o parte VIII, divisione 2, parte 4 di ASME
• L'opzione selezionata nel codice di progettazione determina se il software usa la divisione 1 o la divisione 2.
• Palladio 5500 (codice britannico) - codice di contenitore a pressione britannico, parte 3,9, scambiatore di calore piano Tubesheets
• EN-13445

Tipo dello scambiatore

Selezioni il tipo di scambiatore di calore.

• La U-metropolitana ha soltanto un tubesheet. I tubi sono piegati sotto forma «di U.» che il pacco può rimosso per manutenzione, ma l'interno del tubo è più duro da pulire a causa della curvatura.



• Riparato ha due tubesheets che sono riparati ad ogni estremità dello scambiatore e sono collegati l'un l'altro dai tubi diritti. Sia i tubesheets sono stazionari, l'espansione termica così differenziale può svilupparsi fra le coperture che i tubi. Un giunto di dilatazione a volte è richiesto per assorbire la crescita termica. Dovete selezionare un tipo fisso di scambiatore del tubesheet per eseguire l'analisi agli'elementi finiti (YUHONG) sui giunti di dilatazione.



• Il galleggiamento ha un tubesheet che è riparato (stazionario) ed uno che è libero di muoversi. Poiché i galleggianti di un tubesheet, tutta l'espansione termica differenziale fra le coperture ed i tubi è assorbito. Questa categoria di scambiatori è il più versatile ed anche il più costoso. I tubi possono anche essere puliti confrontati facilmente agli scambiatori della U-metropolitana.



Composizione chimica in SS316L
