Yuhong Holding Group Co., LTD
Luogo di origine: | La Cina |
Marca: | YUHONG |
Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numero di modello: | TP316, TP316L, TP316H, TP316Ti, TP316LN |
Quantità di ordine minimo: | 500kgs |
---|---|
Imballaggi particolari: | pacco Piega-di legno del caso di /Iron di caso con il cappuccio di plastica |
Tempi di consegna: | 7days |
Termini di pagamento: | L/C, T/T |
Nome di prodotto: | Tubo senza saldatura di acciaio inossidabile | Norma: | ASTM A213, ASME SA213, EN 10216-5, GOST 9941-81, JIS G 3459 |
---|---|---|---|
Grado materiale: | TP316, TP316L, TP316H, TP316Ti, TP316LN, SUS316, SUS316L, 1,4404 | OD: | 6.35mm, 7.92mm, 9.53mm, 12.7mm, 15.88mm, 19.05mm, 22.23mm, 25.4mm, 31.75mm, 38.1mm, 44.45mm, 50.8mm, |
PESO: | 10 Bwg (3.4mm), 12 Bwg (2.77mm), 13 Bwg (2.413mm), 14 Bwg (2.11mm), 16 Bwg (1.65mm) 18 Bwg (1.24mm) | lunghezza: | Singola lunghezza casuale e doppia del taglio & casuale |
Tipo: | Senza cuciture | Certificato: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
NDT: | Eddy Current Test (ASTM E426), prova ultrasonica (ASTM E213), prova idrostatica (ASTM A1016), prova | Applicazione: | caldaia, scambiatore di calore, elaborazione chimica, petrolio e gas e produzione di energia |
Evidenziare: | Tubi senza cuciture dello scambiatore di calore di TP316L ss,Tubi senza cuciture dello scambiatore di calore di ASME,Tubo senza saldatura di SA213 TP316L ss |

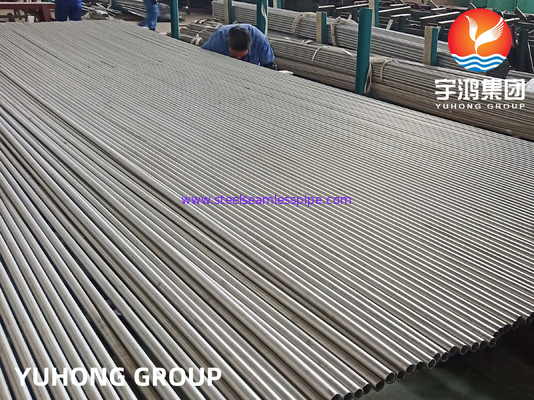

Tubo senza saldatura di acciaio inossidabile di ASME SA213 TP316L per la caldaia e l'applicazione di scambio termico
Il tubo di SA213 TP316L è un tipo di tubo senza cuciture di acciaio inossidabile che si conforma alle specifiche di ASME SA213 e di ASTM A213. È fatto da una versione a basso tenore di carbonio di acciaio inossidabile 316, che contiene il molibdeno, rendente la più resistente a corrosione e scavante che altri tipi di acciai inossidabili. Il tubo di SA213 TP316L è comunemente usato in varie applicazioni industriali che richiedono l'alta resistenza alla corrosione e gli ambienti ad alta temperatura, quali l'elaborazione del prodotto chimico, il petrolio ed il gas e produzione di energia. Inoltre è utilizzato nell'alimento e l'industria delle bevande e l'industria farmaceutica dove la pulizia e l'igiene sono critiche.
Composizione chimica nel tubo senza saldatura di acciaio inossidabile
MATERIALE
|
C | MN | SI | P | S | CR | Mo | Ni | N | |
Metropolitana di SA213 TP 316L | Min | - | - | - | - | - | 16 | 2 | 10 | - |
Massimo | 0,03 | 2 | 0,75 | 0,045 | 0,03 | 18 | 3 | 14 | 0,1 | |
Metropolitana di SA213 TP 316H | Min | 0,04 | 0,04 | 0 | - | - | 16 | 2 | 10 | - |
massimo | 0,1 | 0,1 | 0,75 | 0,045 | 0,03 | 18 | 3 | 14 | - |
Proprietà meccaniche del tubo senza saldatura di acciaio inossidabile:
GRADO
|
SFORZO DI TRAZIONE | STREPTOCOCCO DEL RENDIMENTO | ELONG |
DUREZZA |
|
MIN (MPA) | 0,2% PROVE | (% IN 50MM) MIN | |||
MIN (MPA) | ROCKWELL B (ORA B) MAX | (HB) MAX BRINELL | |||
Metropolitana degli ss 316L | 485 | 170 | 40 | 95 | 217 |
Metropolitana degli ss 316H | 515 | 205 | 40 | 95 |
Valutazione di pressione del tubo senza saldatura di acciaio inossidabile
Pollici del OD
|
Viale. Pollici della parete | Min Yield Strength (PSI) | Min Tensile Strength (PSI) | Pressione scoppiata teorica * (PSI) | Pressione di esercizio (PSI) 25% dello scoppio | Punto del rendimento teorico ** (PSI) | *** di pressione di rottura (PSI) |
0,25 | 0,02 | 30.000 | 75.000 | 14.286 | 3.571 | 5.714 | 4.416 |
0,25 | 0,028 | 30.000 | 75.000 | 21.649 | 5.412 | 8.660 | 5.967 |
0,25 | 0,035 | 30.000 | 75.000 | 29.167 | 7.292 | 11.667 | 7.224 |
0,25 | 0,049 | 30.000 | 75.000 | 48.355 | 12.089 | 19.342 | 9.455 |
0,25 | 0,065 | 30.000 | 75.000 | 81.250 | 20.313 | 32.500 | 11.544 |
0,375 | 0,02 | 30.000 | 75.000 | 8.955 | 2.239 | 3.582 | 3.029 |
0,375 | 0,028 | 30.000 | 75.000 | 13.166 | 3.292 | 5.266 | 4.145 |
0,375 | 0,035 | 30.000 | 75.000 | 17.213 | 4.303 | 6.885 | 5.077 |
0,375 | 0,049 | 30.000 | 75.000 | 26.534 | 6.634 | 10.614 | 6.816 |
0,375 | 0,065 | 30.000 | 75.000 | 39.796 | 9.949 | 15.918 | 8.597 |
0,5 | 0,02 | 30.000 | 75.000 | 6.522 | 1.630 | 2.609 | 2,316L |
0,5 | 0,028 | 30.000 | 75.000 | 9.459 | 2.365 | 3.784 | 3.172 |
0,5 | 0,035 | 30.000 | 75.000 | 12.209 | 3.052 | 4.884 | 3.906 |
0,5 | 0,049 | 30.000 | 75.000 | 18.284 | 4.571 | 7.313 | 5,316L |
0,5 | 0,065 | 30.000 | 75.000 | 26.351 | 6.588 | 10.541 | 6.786 |
0,5 | 0,083 | 30.000 | 75.000 | 37.275 | 9.319 | 14.910 | 8.307 |
0,625 | 0,02 | 30.000 | 75.000 | 5.128 | 1.282 | 2.051 | 1.859 |
0,625 | 0,028 | 30.000 | 75.000 | 7.381 | 1.845 | 2.953 | 2.568 |
0,625 | 0,035 | 30.000 | 75.000 | 9.459 | 2.365 | 3.784 | 3.172 |
0,625 | 0,049 | 30.000 | 75.000 | 13.947 | 3.487 | 5.579 | 4.335 |
0,625 | 0,065 | 30.000 | 75.000 | 19.697 | 4.924 | 7.879 | 5.591 |
0,625 | 0,083 | 30.000 | 75.000 | 27.124 | 6.781 | 10.850 | 6.910 |
0,625 | 0,095 | 30.000 | 75.000 | 32.759 | 8.190 | 13.103 | 7.734 |
0,625 | 0,109 | 30.000 | 75.000 | 40.172 | 10.043 | 16.069 | 8.639 |
0,75 | 0,028 | 30.000 | 75.000 | 6.052 | 1.513 | 2.421 | 2.156 |
0,75 | 0,035 | 30.000 | 75.000 | 7.721 | 1.930 | 3.088 | 2.669 |
0,75 | 0,049 | 30.000 | 75.000 | 11.273 | 2.818 | 4.509 | 3.664 |
0,75 | 0,065 | 30.000 | 75.000 | 15.726 | 3.931 | 6.290 | 4.749 |
0,75 | 0,083 | 30.000 | 75.000 | 21.318 | 5.330 | 8.527 | 5.905 |
0,75 | 0,095 | 30.000 | 75.000 | 25.446 | 6.362 | 10.179 | 6.637 |
0,75 | 0,109 | 30.000 | 75.000 | 30.733 | 7.683 | 12.293 | 7.453 |
0,75 | 0,12 | 30.000 | 75.000 | 35.294 | 8.824 | 14.118 | 8.064 |
0,875 | 0,02 | 30.000 | 75.000 | 3.593 | 898 | 1.437 | 1.340 |
0,875 | 0,028 | 30.000 | 75.000 | 5.128 | 1.282 | 2.051 | 1.859 |
0,875 | 0,035 | 30.000 | 75.000 | 6.522 | 1.630 | 2.609 | 2,316L |
0,875 | 0,049 | 30.000 | 75.000 | 9.459 | 2.365 | 3.784 | 3.172 |
0,875 | 0,065 | 30.000 | 75.000 | 13.087 | 3.272 | 5.235 | 4.126 |
0,875 | 0,083 | 30.000 | 75.000 | 17.560 | 4.390 | 7.024 | 5.152 |
0,875 | 0,095 | 30.000 | 75.000 | 20.803 | 5.201 | 8.321 | 5.807 |
0,875 | 0,109 | 30.000 | 75.000 | 24.886 | 6.221 | 9.954 | 6.543 |
0,875 | 0,12 | 30.000 | 75.000 | 28.346 | 7.087 | 11.339 | 7.100 |
1 | 0,028 | 30.000 | 75.000 | 4.449 | 1.112 | 1.780 | 1.633 |
1 | 0,035 | 30.000 | 75.000 | 5.645 | 1.411 | 2.258 | 2.027 |
1 | 0,049 | 30.000 | 75.000 | 8.149 | 2.037 | 3.259 | 2.796 |
1 | 0,065 | 30.000 | 75.000 | 11.207 | 2.802 | 4.483 | 3.647 |
1 | 0,083 | 30.000 | 75.000 | 14.928 | 3.732 | 5.971 | 4.567 |
1 | 0,095 | 30.000 | 75.000 | 17.593 | 4.398 | 7.037 | 5.159 |
1 | 0,109 | 30.000 | 75.000 | 20.908 | 5.227 | 8.363 | 5.827 |
1 | 0,12 | 30.000 | 75.000 | 23.684 | 5.921 | 9.474 | 6.336 |
1 | 0,134 | 30.000 | 75.000 | 27.459 | 6.865 | 10.984 | 6.963 |
1,25 | 0,035 | 30.000 | 75.000 | 4.449 | 1.112 | 1.780 | 1.633 |
1,25 | 0,049 | 30.000 | 75.000 | 6.380 | 1.595 | 2.552 | 2.260 |
1,25 | 0,065 | 30.000 | 75.000 | 8.705 | 2.176 | 3.482 | 2.958 |
1,25 | 0,083 | 30.000 | 75.000 | 11.485 | 2.871 | 4.594 | 3.719 |
1,25 | 0,095 | 30.000 | 75.000 | 13.443 | 3.361 | 5.377 | 4.213 |
1,25 | 0,109 | 30.000 | 75.000 | 15.843 | 3.961 | 6.337 | 4.776 |
1,25 | 0,12 | 30.000 | 75.000 | 17.822 | 4.455 | 7.129 | 5.207 |
1,25 | 0,134 | 30.000 | 75.000 | 20.468 | 5.117 | 8.187 | 5.742 |
1,5 | 0,035 | 30.000 | 75.000 | 3.671 | 918 | 1.469 | 1.367 |
1,5 | 0,049 | 30.000 | 75.000 | 5.243 | 1.311 | 2.097 | 1.896 |
1,5 | 0,065 | 30.000 | 75.000 | 7.117 | 1.779 | 2.847 | 2.487 |
1,5 | 0,083 | 30.000 | 75.000 | 9.333 | 2.333 | 3.733 | 3.136 |
1,5 | 0,095 | 30.000 | 75.000 | 10.878 | 2.719 | 4.351 | 3.559 |
1,5 | 0,109 | 30.000 | 75.000 | 12.754 | 3.188 | 5.101 | 4.043 |
1,5 | 0,12 | 30.000 | 75.000 | 14.286 | 3.571 | 5.714 | 4.416 |
1,5 | 0,134 | 30.000 | 75.000 | 16.315 | 4.079 | 6.526 | 4.881 |
1,5 | 0,148 | 30.000 | 75.000 | 18.439 | 4.610 | 7.375 | 5.336 |
1,75 | 0,035 | 30.000 | 75.000 | 3.125 | 781 | 1.250 | 1.176 |
1,75 | 0,049 | 30.000 | 75.000 | 3.864 | 966 | 1.546 | 1.434 |
1,75 | 0,065 | 30.000 | 75.000 | 6.019 | 1.505 | 2.407 | 2.146 |
1,75 | 0,083 | 30.000 | 75.000 | 7.860 | 1.965 | 3.144 | 2.711 |
1,75 | 0,095 | 30.000 | 75.000 | 9.135 | 2.284 | 3.654 | 3.080 |
1,75 | 0,109 | 30.000 | 75.000 | 10.672 | 2.668 | 4.213 | 3.504 |
1,75 | 0,12 | 30.000 | 75.000 | 11.921 | 2.980 | 4.768 | 3.832 |
1,75 | 0,134 | 30.000 | 75.000 | 13.563 | 3.391 | 5.425 | 4.242 |
1,75 | 0,148 | 30.000 | 75.000 | 15.268 | 3.817 | 6.107 | 4.645 |
1,75 | 0,165 | 30.000 | 75.000 | 17.430 | 4.357 | 6.972 | 5.124 |
2 | 0,035 | 30.000 | 75.000 | 2.720 | 680 | 1.088 | 1.032 |
2 | 0,049 | 30.000 | 75.000 | 3.864 | 966 | 1.546 | 1.434 |
2 | 0,065 | 30.000 | 75.000 | 5.214 | 1.303 | 2.086 | 1.887 |
2 | 0,083 | 30.000 | 75.000 | 6.788 | 1.697 | 2.715 | 2.387 |
2 | 0,095 | 30.000 | 75.000 | 7.873 | 1.968 | 3.149 | 2.715 |
2 | 0,109 | 30.000 | 75.000 | 9.175 | 2.294 | 3.670 | 3.092 |
2 | 0,12 | 30.000 | 75.000 | 10.227 | 2.557 | 4.091 | 3.384 |
2 | 0,134 | 30.000 | 75.000 | 11.605 | 2.901 | 4.642 | 3.751 |
2 | 0,148 | 30.000 | 75.000 | 13.028 | 3.257 | 5.211 | 4.111 |
2 | 0,165 | 30.000 | 75.000 | 14.820 | 3.705 | 5.928 | 4.542 |
