Tubi ondulati di acciaio inossidabile per gli scambiatori di calore TP304/TP304L TP316/TP316L 19.05X2.11MM
Dettaglio rapido:
| Capacità di produzione bassa generale dei tubi di aletta |
Specifiche dei tubi di aletta bassi (alette “di N”) |
Funzione di Finning: 10 macchine finning;
Capacità quotidiana fino a 3000 metri; |
Metropolitana OD: 12,7 mm~25.4mm
Lunghezza della metropolitana: massimo 18 metri.
Altezza dell'aletta: 1,2 millimetri ~2.77mm
Spessore dell'aletta: approssimativo. 0.3mm
Passo dell'aletta: 30 FPI /28 FPI/26 FPI/36 FPI /43 FPI |
Descrizione:
Processo di fabbricazione: Le alette sono srotolate della parete esterna dei tubi normali da un rullo del passaggio. I tubi e le alette sono in stesso tubo del pezzo. Lo chiamiamo tipo dell'aletta «di N».
Materiali della metropolitana:
ASTM A213/A213M: Caldaia senza cuciture dell'Lega-acciaio, surriscaldatore e tubi ferritici & austenitici dello Calore-scambiatore
ASTM A312/A312M: Tubi austenitici lavorati senza cuciture, saldati e molto freddi di acciaio inossidabile
ASTM A269/A269M: Tubatura austenitica senza cuciture e saldata di acciaio inossidabile per servizio generale
Gamma di consegna di tubi di aletta bassi
Possiamo fornire ai tubi di aletta bassi integrati le lacune non-alettate della sezione (5mm min.) in mezzo al tubo O all'inclinazione di centro con il raggio di curvatura progettato.

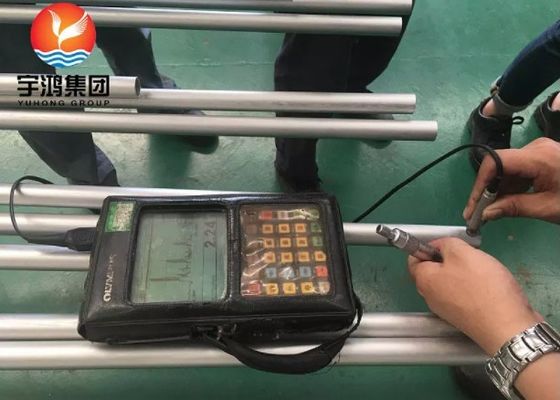

Prova di qualità:
La qualità cattiva integrale del tubo di aletta è assicurata dalle prove idrostatiche o pneumatiche, dalle prove del flusso turbolento & dalle prove di MARCO per verificare le specifiche di progettazione.
Accettazione Ceritia:
WOLVERINE/HPT/GEWA-K & GEWA-KS
Stato di consegna:
L'estremità della metropolitana è taglio quadrato, sbavature libere, internamente secche e pulito saltato dell'aria, esternamente ricoperto di vernice.
I diseccanti sono messi nell'ogni pacchetto per trasporto continentale.
Applicazioni:
I tubi alettati bassi integrati trovano la preferenza nei seguenti settori industriali:
- Sistemi di riscaldamento
- Sistemi di ventilazione
- Sistemi di controllo di clima e di refrigerazione
- Ingegnere meccanico
- Fabbricazione automobilistica
- Prodotti chimici e tecnologia della centrale elettrica e pertrochemical
Specifiche:
La metropolitana e le alette consistono dello stessi tubo e materiali come il acciaio al carbonio, gli acciai bassolegati, l'acciaio inossidabile, ecc di titanio, del bronzo di alluminio dell'ottone, del rame, del lega del bottaio-nichel, del lega di nichel,…
| Tubo normale (millimetri) |
Dimensioni alettate della sezione (millimetri) |
Rapporto |
De |
| D×t |
Tp |
dd |
Dott. |
Di |
η |
millimetro |
| 19×2 |
0,8 |
18,8 |
17 |
134 |
2,8 |
17,9 |
| 19×2 |
1 |
18,8 |
16,8 |
13,4 |
2,5 |
17,8 |
| 19×2 |
1,25 |
18,8 |
16,6 |
13 |
2,2 |
17,8 |
| 19×2 |
1,5 |
18,8 |
16,6 |
13 |
2 |
17,7 |
| 19×2 |
2 |
18,8 |
16,4 |
13 |
1,7 |
17,5 |
| 25×2.5 |
0,8 |
24,8 |
23 |
18,8 |
2,8 |
23,9 |
| 25×2.5 |
1 |
24,8 |
22,6 |
18,8 |
2,75 |
23,7 |
| 25×2.5 |
1,25 |
24,8 |
22,3 |
18 |
2,5 |
23,6 |
| 25×2.5 |
1,5 |
24,8 |
22,3 |
18 |
2,2 |
23,5 |
| 25×2.5 |
2 |
24,8 |
22 |
18 |
1,8 |
23,4 |
| 25×2.5 |
2,5 |
24,8 |
22 |
18 |
1,6 |
23,3 |
D------Diametro esterno della sezione normale dell'estremità
Dof----Diametro delle alette superiori
Dott. -----Diametro della radice della sezione alettata
Di-----Dentro il diametro della sezione alettata
T------Spessore della parete della sezione normale dell'estremità
Tp-----Passo dell'aletta
De----Diametro equivalente del tubo alettato
L------Lunghezza normale di conclusione del tubo |
| Inviici con la posta elettronica prego per più informazioni. |
ASTM A1012: Specificazione standard per il condensatore senza cuciture e saldato dell'acciaio legato ed i tubi ferritici, austenitici e duplex dello scambiatore di calore con le alette integrali.
ASTM B891: Specificazione standard per il titanio senza cuciture e saldato ed il condensatore della lega ed i tubi di titanio dello scambiatore di calore con superficie migliorata per trasferimento di calore migliore.
ASTM B924: Specificazione standard per il condensatore della lega di nichel ed i tubi senza cuciture e saldati dello scambiatore di calore con le alette integrali.
