METROPOLITANA SENZA CUCITURE DELLA CURVA AD U DI ACCIAIO INOSSIDABILE, APPLICAZIONE DELLO SCAMBIATORE DI CALORE, SA213 TP304L

TUBO SENZA CUCITURE A U IN ACCIAIO INOSSIDABILE, APPLICAZIONE SCAMBIATORE DI CALORE, SA213 TP304L

Gruppo YUHONGtrattare con acciaio inossidabile austenitico, acciaio legato al nichel (Hastelloy, Monel, Inconel, Incoloy) tubi e tubi senza saldatura e saldati già da più di 25 anni, ogni anno vendono più di 80000 tonnellate di tubi e tubi d'acciaio.I nostri clienti coprono già più di 45 paesi, come Italia, Regno Unito, Gernmany, USA, Canada, Cile, Colombia, Arabia Saudita, Corea, Singapore, Austrial, Polonia, Francia, ....E oLa nostra filiale e fabbrica del nostro gruppo sono già state approvate da:ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.

Applicazioni I campi di applicazione comuni sono:

• scambiatori di calore (condensatori, evaporatori, dissalatori acqua di mare)
• industrie chimiche e petrolchimiche
• industrie della trasformazione alimentare e della refrigerazione

Specifiche tecniche

I tubi piegati ad U sono prodotti secondo le specifiche tecniche richieste dai clienti:

• Diametro esterno del tubo: 6 ÷ 90 mm.
• Lunghezza fuori tutto massima: > 26 m.
• Raggio di curvatura (min.): 1,5 × diametro del tubo.
• Raggio di curvatura (max.): 1200 mm.
• Trattamento termico(per effetto Joule sulla zona piegata) in interno eatmosfera inerte esterna.
• Trattamento superficiale anti ossidazione(con oli protettivi).
• Rifilatura e sbavatura delle estremità.
• Pulizia internaEinserimento tappi.
• Imballaggio in rack personalizzati.

Metropolitana ASME B163 B677 N8904/904L della curvatura a U dell'acciaio inossidabile marinata e temprata & estremità normale


Tubo piegato a Usono ampiamente utilizzati nei sistemi di scambiatori di calore.Apparecchiature per scambiatori di calore sulla base di
I tubi a U in acciaio inossidabile senza saldatura e il tubo piegato a U in acciaio inossidabile saldato sono essenziali in strategicamente importanti e
ACCIAIO SPECIALE YUHONGInizia a produrre tubi piegati a U dal 2006, fino ad ora fornisci già più di
Tubo a U in acciaio inossidabile da 30000 tonnellate in 35 paesi.


Il tubo U-Bend è conforme ai seguenti standard:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556

Grado d'acciaio:

Su accordo possono essere prodotti tubi di altre leghe e tipi di acciaio.


Requisiti tecnici:

Specifiche standard dei tubi diritti per la piegatura:
ASMESA 213;ASME SB163;ASME A789, ASME SA268, ASME SA269, ecc.
Marcatura:Prima della piegatura marcando la macchina su tutta la lunghezza del tubo (sezione piegata dopo il riscaldamento
Trattamento senza marcatura)
Nota:La marcatura è possibile anche dopo la piegatura sulle parti diritte del tubo piegato a U.

Tubi piegati a U:
-TEMA RCB 2.31 Standard dell'Associazione dei produttori di scambiatori tubolari (9a edizione).
-ASTM A688/ASME SA688 Specifiche standard per tubi saldati resistenti alla corrosione austenitica
Grado d'acciaio progettato per caldaie ad acqua di alimentazione.
-ASTM B163/ASME SA163 Requisiti tecnici standard per tubi di nichel e lega di nichel per
Condensatori e scambiatori di calore.

-Specifiche del cliente.


Raggio di curvatura:Da 1,5 * OD (diametro esterno) a 1500 mm
Quando si ordinano tubi con raggio inferiore o uguale a 1,5*OD, è necessario concordare la precisione della geometria.
Lunghezza massima dei tubi dritti:(Prima della Piegatura): 35000 mm.
Lunghezza della gamba:Min 1 metro, max.16500 mm (Per Max R=1500mm)
Nota:Altre dimensioni sono disponibili previo accordo.
Trattamento termico:Sollievo dallo stress dopo la piegatura a U (area di piegatura più 300 mm per ciascuna gamba).
Test idrostatico dopo la flessione a U: Pressione massima di prova 600 bar, ammollo 10 sec.Con
Acqua smaterializzata.Pulizia ad aria compressa dopo Hydro-Test.

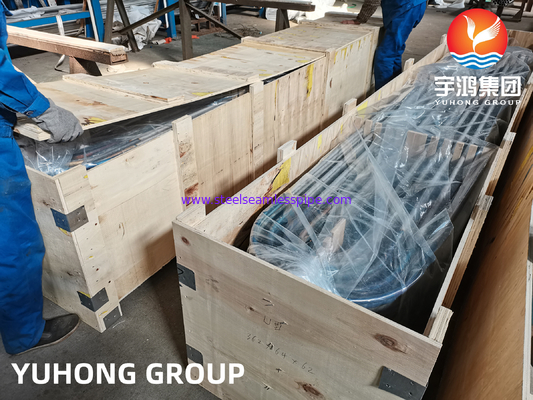

Confezione: In robuste casse di legno prefumigate adatte al trasporto di dimensioni corrispondenti per
ogni lunghezza del tubo, raggio, diametro, secondo i requisiti PO e avvolto in polietilene
pellicole Con tappi in plastica morbida su entrambe le estremità del tubo.

Alcuni dei test di qualità da noi eseguiti includono:

Prove supplementari:Oltre ai test sopra menzionati, eseguiamo anche test supplementari sui prodotti fabbricati.I test condotti in base a questo includono:
